FAST-FB540

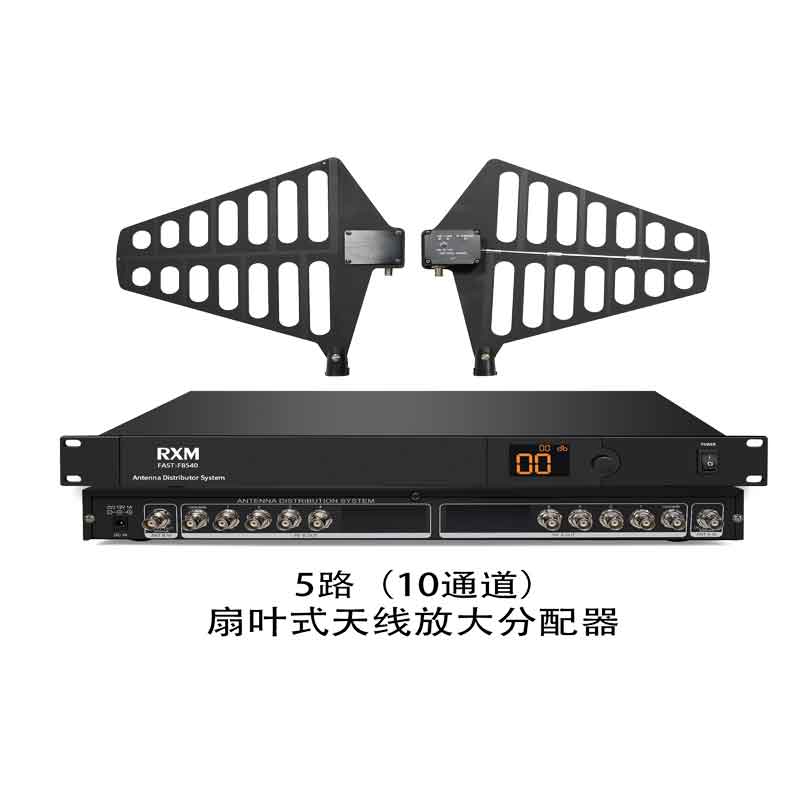

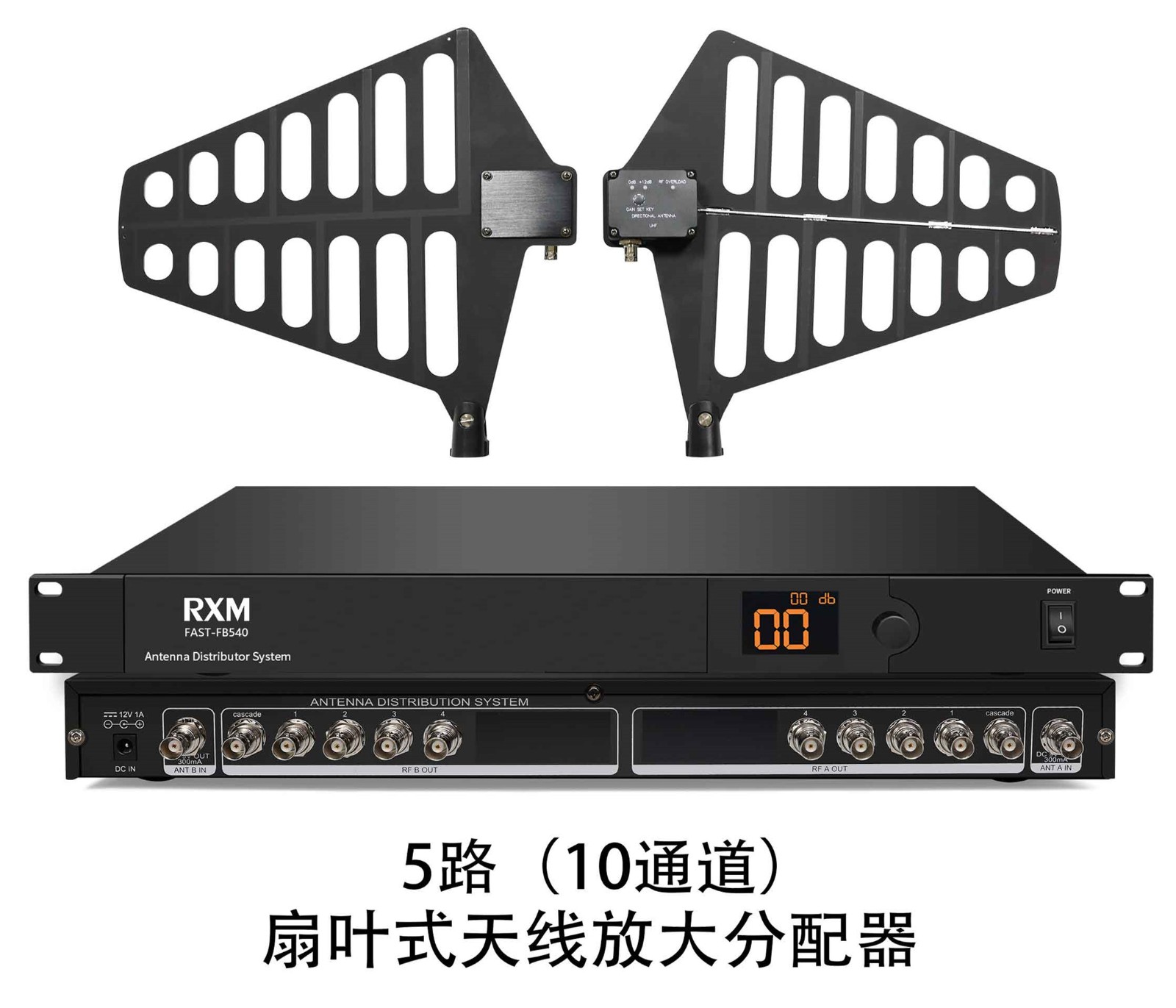

天线放大系统（5路） FAST-FB540
1、专业工程400米超远距离，满足你对距离的要求。距离更远，信号更稳定，表演更自由。
2、全频段覆盖，兼容性更强。UHF 470-960MHz频段，兼容市面上所有U段话筒。
（包括森海塞尔，舒尔，咪宝，BBS等国际品牌）
3、更长翼展，360度无死角，信号接收范围更开阔。
4、适用场景：舞台演出，运动场工程，学校广播,大型会议等。
本机是一个具有放大功能的UHF天线分配系统，它能够通过将一对天线拆分给无线接收机来扩展无线话筒系统的功能。
它还能够放大射频信号以补偿。因为将信号功率分配给多个输出接头，而导致的插入损失，还具有能够为UHF无线系统
供电的电源插头。
系统功能
（1）扩展能力
天线分配系统专门用于大型UHF无线系统，分配器主机和天线均内置高线性度、低噪声放大芯片，可以补偿分配或天线延
长线造成的信号衰减，每个单元能够让5-8个无线接收机使用相同的两条天线。
（2）兼容性
天线分配系统内置UHF宽带带通滤波器，能够与兼容频率范围内工作的所有无线麦克风接收机兼容。
（3）级联端口
两个50ΩBNC型天线级联端口，能够额外连接一台天线分配系统或者一台无线接收机。大型无线系统可以在使用一对天线
的情况下工作。
（4）内置高线性度、宽带可调衰减器，可手动设置0-20dB输入信号衰减，以适用于各种强干扰场合。面板内置超大字体
LCD屏，以指示当前设定之衰减值。
技术指标
1、天线类型：指向性天线
2、持接收机：5-8台
3、工作频带：470MHz-960MHz
4、天线增益：0dB/12dB典型(切换)
5、分配器增益：0dB典型
6、阻抗：50欧姆 典型
7、指向性：90°指向性
8、指向极性：垂直（于垂直安装）
9、连接端子：固定式直角 BNC母座
10、构造：玻璃铜及铜膜镜层
11、分配器电源：12V/1A
12、分配器天线座供电(ANT IN)：9V/300mA Max
13、天线电源：8V-12V,100mA@12dB
SPECIFICATION
Antenna Type: directional antenna
Receiver support : 4-8 sets
Frequency: 470MHz-960MHz
Antenna Gain: 0dB/12dB typical(switch)
Distributor Gain: 0dB typical
Impedance: 50Ω
Direction: Oval 90 degree typical
Direction Polarity: Vertical
Connecting terminal: Fixed right-angle BNC pcb jack
Structure: glass copper and copper film coating
Divider power supply: 12 V / 1 A
Distributor antenna power supply (ANT IN): 9 V / 300 mA Max
Antenna power supply: 8 V -12 V, 100 mA @ 12 dB
